A RESPOSTA IMEDIATA: COMPONENTES CRÍTICOS E COMPRA INTELIGENTE
O sistema de esgoto da sua casa não é apenas um conjunto de tubos; é uma rede complexa que exige engenharia de declividade e componentes especializados para funcionar corretamente e, crucialmente, para evitar que o esgoto da rua retorne para dentro da sua propriedade. A falha nesse sistema resulta em transtornos graves, como entupimentos constantes e contaminação por refluxo.
Tabela Bússola: Melhores Caixas de Gordura
-1ª Posição
- Material Resistente de Plástico (polipropileno) | Capacidade em peso de 300 Kg. | Profundidade de 44 cm.
-2ª Posição
- Capacidade de suporte de até 150 kg. | Fabricada em plástico resistente. | Profundidade de 23,5 cm com diâmetro de entra…
-3ª Posição
- Capacidade de 9 litros, ideal para utilização doméstica. | Entrada de 5,08 cm e saída de 10,16 cm para fácil instalação….
-4ª Posição
- Caixa De Gordura Premium De Esgoto Metasul 42l C/ Cesto feita de material plástico resistente. | Capacidade de volume de…
-5ª Posição
- Capacidade em volume de 50 L, ideal para até 2 cozinhas. | Material plástico resistente, fácil de limpar e manter.
O Componente Mais Ignorado: A Válvula de Retenção é o seguro silencioso contra inundações. Ela possui um obturador que se fecha automaticamente quando o fluxo de esgoto tenta subir da rede pública para a sua propriedade (comum em chuvas fortes). Instalá-la corretamente é mandatório para a segurança sanitária.
ANÁLISE PROFUNDA: O SISTEMA HIDRÁULICO SANITÁRIO E AS NORMAS
O sistema de esgoto predial é regido pela norma NBR 8160, que estabelece os parâmetros de projeto e execução. Desviar-se dessas normas é garantir problemas de manutenção e patologias sanitárias.
1. O FUNDAMENTO: NBR 8160, DECLIVIDADE E VELOCIDADE AUTO-LIMPANTE
O sistema de esgoto é passivo; sua operação depende da correta aplicação dos princípios da hidráulica. A NBR 8160 estabelece as regras para garantir que o próprio fluxo da água se encarregue da limpeza do tubo.
1.1. A Regra de Ouro da Declividade
A inclinação da tubulação é o fator de projeto mais importante.
- Requisito: A declividade mínima deve ser de 1 cm a 2 cm por metro de tubo (1% a 2%).
- Velocidade Mínima de Autolimpeza: Esta declividade é calculada para manter uma velocidade mínima de escoamento de 0,6 metros por segundo. Abaixo disso, os sólidos sedimentam. Se a declividade for excessiva (acima de 5%), a água escoa muito rápido, deixando os sólidos para trás (arraste deficiente), o que também leva ao entupimento.
1.2. Conexões e a Proibição dos 90º
A tubulação deve garantir um fluxo suave e sem obstáculos.
- Curvas: Em qualquer mudança de direção horizontal, é obrigatório utilizar duas curvas de 45º ou, em casos específicos, uma curva de raio longo. O uso de conexões de 90º (joelhos) cria turbulência e um ponto de deposição de sólidos, sendo a causa mais comum de entupimentos em residências mal projetadas.
- Diâmetros: O diâmetro mínimo das tubulações é definido pela NBR 8160. Por exemplo, o ramal do vaso sanitário nunca pode ser inferior a 100 mm, enquanto pias e ralos podem usar 40 mm a 50 mm.
1.3. O Essencial Sistema de Ventilação
A ventilação da rede é vital para evitar o mau cheiro e proteger os sifões.
- Quebra de Vácuo: A ventilação impede a formação de vácuo quando grandes volumes de água são descarregados. O vácuo puxa a água dos sifões (fecho hídrico), permitindo que os gases (metano, sulfeto de hidrogênio) do esgoto subam para dentro do ambiente.
- Coluna de Ventilação: A coluna de ventilação (um tubo que sai do sistema de esgoto e se eleva até o telhado, aberto para a atmosfera) deve ser instalada conforme o diâmetro e o comprimento exigidos pela NBR para equalizar a pressão.
2. A ENGENHARIA DA CAIXA DE GORDURA: DIMENSIONAMENTO E PRINCÍPIO DE SIFONAMENTO
A caixa de gordura é o principal ponto de filtragem da rede de esgoto residencial. Sua função é reter e resfriar os óleos e gorduras provenientes de pias de cozinha e lavatórios para que estes materiais solidifiquem e possam ser removidos, impedindo que cheguem à rede principal.

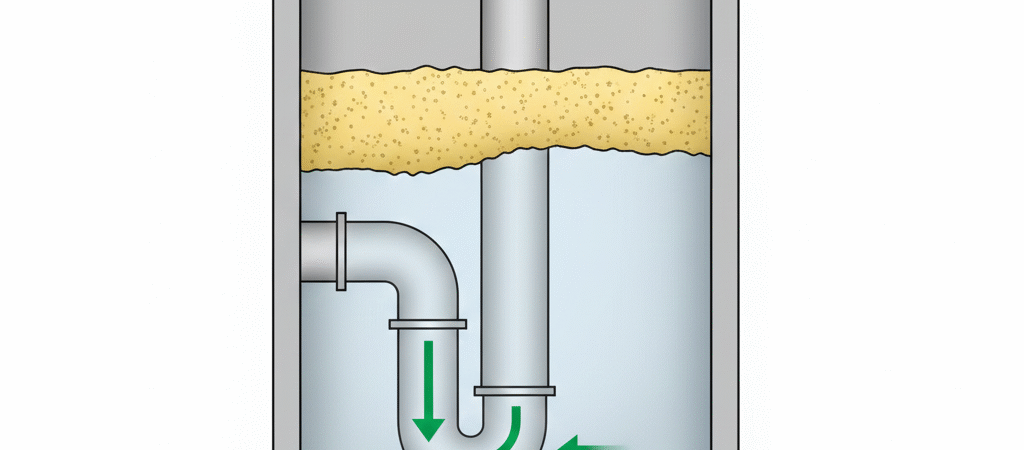

2.1. O Princípio Operacional do Sifonamento
O funcionamento da caixa depende de um processo hidrodinâmico simples, mas eficaz:
- Diferença de Densidade: A gordura e o óleo são menos densos que a água. Ao entrar na caixa, o efluente esfria e a gordura solidifica, flutuando na superfície.
- O Tubo Sifonado de Saída: Internamente, o tubo que coleta o efluente limpo para enviá-lo à rede de esgoto é projetado para captar a água da parte inferior da caixa. O tubo ou a parede divisória se estende abaixo da superfície d’água, criando um sifão. Isso garante que a camada de gordura flutuante fique retida no reservatório, enquanto apenas a água (livre de gordura) sai.
2.2. O Cálculo Crucial: Dimensionamento pela NBR 8160
O dimensionamento incorreto é a causa mais comum de entupimentos prematuros. A caixa deve ter um volume útil suficiente para garantir um tempo de retenção que permita o resfriamento e a separação total da gordura.
Para residências unifamiliares, a NBR 8160 determina o volume em função do número de aparelhos sanitários (unidades de despejo) e do número de habitantes.
- Residências Padrão: Para uma casa comum, a norma estabelece um volume útil mínimo de 18 litros (Caixa Tipo 1) para até cinco usuários.
- Edificações Maiores (Caixa Coletiva): Em prédios ou casas com maior fluxo, é necessária a Caixa de Gordura Coletiva (CGC). O dimensionamento torna-se mais complexo, exigindo o cálculo do tempo de retenção do efluente, que não deve ser inferior a 30 minutos para garantir o resfriamento adequado.
- Restaurantes/Indústrias: Para cozinhas comerciais, a caixa deve ser substituída por um Separador de Água e Óleo (SAO), que segue a NBR 13969 e possui maior complexidade e capacidade de retenção.
2.3. Localização Estratégica e Instalação
A localização da caixa influencia diretamente a eficiência do sistema.
- Exclusividade: A tubulação da pia da cozinha deve ser direcionada exclusivamente para a caixa de gordura. O esgoto de banheiros e lavanderias não deve passar por ela, pois sobrecarrega o volume e mistura efluentes desnecessariamente.
- Posicionamento: A caixa deve ser instalada o mais próximo possível da fonte de despejo (a pia), mas em local acessível para manutenção. A distância curta evita que a gordura comece a solidificar dentro do tubo de cozinha, causando entupimentos no ramal de descarga.
2.4. Material e Estanqueidade
A estanqueidade (capacidade de não vazar) da caixa é um requisito não negociável.
- Recomendação: Caixas pré-fabricadas em PVC ou polietileno são as mais recomendadas. Elas garantem uma vedação perfeita, impedindo que o esgoto contamine o solo (vazamento) e, crucialmente, impedindo a entrada de água do lençol freático ou do solo na caixa (sobrecarga do sistema).
- Tampa: A tampa deve ser resistente e garantir o isolamento total dos gases. Em áreas de tráfego, tampas de ferro fundido ou concreto armado são obrigatórias para suportar a carga sem quebrar a estrutura da caixa.
3. VÁLVULA DE RETENÇÃO: O FATOR CRÍTICO DE SEGURANÇA CONTRA REFLUXO
A Válvula de Retenção, ou Válvula Anti-Retorno, é o dispositivo mais importante para a segurança sanitária da residência, atuando como o último mecanismo de defesa contra a falha da rede pública de esgoto.
3.1. A Mecânica da Vedação Unidirecional
A função da válvula é garantir que o fluxo de esgoto ocorra apenas em um sentido: da casa para o coletor público.
- Obturador Articulado (Flap): A válvula é composta por um flap articulado (geralmente de PVC ou polímero rígido) que funciona como uma porta. A pressão do fluxo normal (saída) abre o flap. Quando a rede pública está sobrecarregada (em casos de enchente, entupimento ou refluxo de água pluvial), a pressão da água suja inverte, forçando o flap a se fechar hermeticamente contra a sede de vedação.
- Critério de Resistência: O material de vedação (gasket) e o eixo de articulação devem ser resistentes à corrosão química e ao desgaste por pequenos resíduos sólidos. Válvulas de retenção de alta qualidade são construídas com componentes internos de aço inoxidável ou polímeros de alta densidade.
3.2. Posicionamento e Requisitos de Instalação (Ponto de Não Retorno)
A localização e a precisão da instalação são cruciais para a eficácia da válvula.
- Localização na Rede: A válvula de retenção deve ser instalada na última caixa de inspeção ou no subcoletor principal, obrigatoriamente antes da conexão com a rede pública de esgoto.
- Nivelamento: O dispositivo deve ser instalado de forma perfeitamente nivelada. Se a válvula estiver instalada com inclinação lateral, o flap não se assentará de forma uniforme na sede de vedação, resultando em uma falha de vedação parcial que permite a passagem de gases e pequenos volumes de efluente.
- Vedação e Conexão: A conexão da válvula com a tubulação principal (geralmente 100 mm ou 150 mm) deve ser estanque, utilizando o anel de vedação apropriado ou adesivo plástico (cola) específico para PVC, conforme o tipo de junta.
3.3. Inspeção e Manutenção da Válvula
Ao contrário de outros componentes, a Válvula de Retenção só é testada em situações extremas. Sua manutenção deve ser preventiva.
- Acessibilidade: A válvula deve ser instalada em um ponto acessível para a inspeção visual e a limpeza. A Caixa de Inspeção (ou Placa de Acesso) sobre a válvula permite que o flap seja verificado.
- Resíduos Sólidos: O principal motivo de falha da válvula é o aprisionamento de resíduos (higiênicos, panos, cabelos) sob o flap, impedindo o fechamento total. A limpeza periódica desta caixa de acesso é fundamental para garantir que o mecanismo esteja livre para selar em caso de refluxo.
4. PATOLOGIAS CRÔNICAS E PROTOCOLOS DE REPARO
Falhas na rede de esgoto manifestam-se de três formas principais: entupimento recorrente, mau cheiro persistente e refluxo. A correção exige a identificação precisa da falha estrutural ou de projeto.
4.1. Diagnóstico do Entupimento Crônico
O entupimento que se repete no mesmo ponto ou ramal é quase sempre causado por um erro de projeto, e não apenas pelo mau uso.
- Causas Relacionadas à Declividade: A inclinação abaixo do mínimo (1%) faz com que os sólidos sedimentem e se acumulem. O reparo exige a demolição do piso e a correção do assentamento da tubulação para atingir o desnível correto.
- Causas Relacionadas à Conexão: O uso de joelhos de 90º ou conexões de diâmetro incorreto. A solução é a substituição do componente.
- Intrusão de Raízes: Em tubulações enterradas próximas a árvores, as raízes podem penetrar em juntas mal vedadas, expandindo-se dentro do tubo e criando uma obstrução massiva e progressiva.
4.2. Inspeção Técnica: A Vídeo-Inspeção
Em casos complexos, o diagnóstico não pode ser feito visualmente.
- Vídeo-Inspeção: A introdução de uma câmera de vídeo de alta resolução na tubulação (vídeo-inspeção) é o método mais preciso para localizar a exata causa de um entupimento, a presença de raízes, rachaduras, ou pontos de falha na declividade. Isso evita a necessidade de quebrar grandes extensões de piso desnecessariamente.
4.3. O Problema do Mau Cheiro Persistente
O cheiro de esgoto é um sinal de que a barreira de vedação a gás falhou.
- Ruptura do Fecho Hídrico: A causa mais comum é a falha no sistema de ventilação. Quando a pressão não é equalizada pela coluna de ventilação, o vácuo puxa a água dos sifões ou ralos, permitindo a passagem dos gases.
- Solução: Verificar se a coluna de ventilação existe e se está dimensionada conforme a NBR. Se o sifão secar por falta de uso, o problema é pontual e pode ser resolvido com o uso de água.
5. CONCLUSÃO TÉCNICA: PRODUTOS E LONGEVIDADE DO SISTEMA
A manutenção da rede de esgoto é uma questão de engenharia preventiva. O investimento em materiais de alta qualidade e no dimensionamento correto é a única maneira de evitar o custo exponencialmente maior do reparo de patologias estruturais.
- Manutenção Biológica (Não Cáustica): O uso de bio enzimas é o protocolo de limpeza mais seguro e eficaz para a Caixa de Gordura e tubulações, pois elimina gordura e matéria orgânica sem danificar o PVC, diferentemente dos desentupidores químicos cáusticos.
- Seguro Sanitario: A compra de componentes como a Válvula de Retenção e Caixas de Gordura pré-fabricadas em PVC com vedação garantida, são os produtos de maior valor agregado para garantir a saúde e a integridade da sua residência.
6. ENGENHARIA DE EXECUÇÃO E LEGALIDADE DA REDE DE ESGOTO
A qualidade de um sistema de esgoto não se resume ao projeto, mas à correta execução da obra. O assentamento da tubulação enterrada exige procedimentos rigorosos para garantir que a declividade seja mantida e que os tubos não colapsem sob a carga do solo.
6.1. Protocolo de Assentamento da Tubulação Enterrada
Tubos de esgoto, especialmente os de PVC, não devem ser instalados diretamente sobre o solo irregular. O assentamento correto exige três etapas:
- Abertura da Vala: A vala deve ter largura suficiente para permitir o trabalho e profundidade que garanta o cobrimento mínimo exigido, evitando que o tubo seja danificado por cargas superficiais ou congelamento.
- A Cama de Assentamento (Leito): O fundo da vala deve ser preparado com uma camada uniforme de areia ou brita fina (o leito ou “cama” do tubo). Essa camada serve para anular pontas de pedras ou irregularidades que possam gerar tensões pontuais no PVC e causar rachaduras ao longo do tempo. A tubulação é assentada sobre esta cama, garantindo o apoio total e uniforme.
- Reaterro e Compactação: Após a instalação e a conferência da declividade, o tubo é coberto gradualmente. O reaterro deve ser feito com material isento de pedras e compactado cuidadosamente nas laterais do tubo (berço) e acima dele. A compactação excessiva pode deformar o PVC, enquanto a compactação insuficiente pode levar ao recalque do solo e à perda da declividade.
6.2. Teste de Estanqueidade (O Teste da Coluna D’Água)
O teste de estanqueidade é mandatório para garantir que as juntas e conexões estão perfeitamente vedadas. Um vazamento na tubulação enterrada pode contaminar o solo ou permitir a entrada de raízes, levando ao colapso do sistema.
- Método: Após a instalação, as extremidades da seção do esgoto a ser testada são vedadas. Um tubo vertical (coluna) é instalado na extremidade superior e a água é preenchida até criar uma coluna com pressão de 1 metro de altura d’água no ponto mais alto da seção.
- Requisito de Aprovação: O sistema deve manter o nível de água estável por um período estipulado (geralmente 1 a 2 horas). Qualquer queda significativa no nível indica uma falha de vedação (vazamento) que exige a correção e o novo teste.
6.3. Reparo Sem Quebrar: A Tecnologia CIPP (Cured-In-Place Pipe)
Em sistemas antigos, onde a tubulação enterrada de ferro fundido ou PVC está comprometida (rachaduras, infiltração de raízes), a solução tradicional é quebrar o piso, remover o tubo e reinstalá-lo. Existe, no entanto, uma tecnologia avançada:
- CIPP (Cura no Local): Este método consiste em introduzir uma manga de fibra de vidro ou feltro (impregnada com resina epóxi) no tubo danificado, através das Caixas de Inspeção. A resina é então curada (com água quente ou luz UV), criando um novo tubo rígido e sem juntas dentro do tubo antigo.
- Vantagem: É uma solução sem escavação, mais rápida e de altíssima durabilidade, ideal para reparos em garagens, jardins ou áreas internas onde a demolição é inviável.
6.4. A Legalidade e Responsabilidade Técnica
A interligação do esgoto predial com a rede pública é um ato de engenharia que deve ser legalizado.
- Licenciamento: A conexão com o coletor público é regulamentada pela concessionária de saneamento local. O proprietário deve obter a autorização e, muitas vezes, seguir o projeto de ponto de conexão fornecido pela empresa.
- Responsabilidade Técnica (ART/RRT): Qualquer projeto e execução de sistema de esgoto deve ser acompanhado de uma Anotação de Responsabilidade Técnica (ART), emitida por um Engenheiro Civil, ou um Registro de Responsabilidade Técnica (RRT), por um Arquiteto. Estes documentos garantem que o sistema está em conformidade com as normas e que a execução foi supervisionada por um profissional habilitado.
7. ESPECIFICAÇÕES TÉCNICAS PARA COMPRA E LONGEVIDADE DO SISTEMA
Para além da instalação, a durabilidade do sistema de esgoto é definida pela qualidade e resistência dos materiais, especialmente em componentes que sofrem estresse químico e físico.
7.1. Detalhe da Válvula de Retenção: Material e Vedação
A durabilidade da Válvula de Retenção reside no material de seu obturador e nas juntas de vedação:
- Obturador (Flap): Deve ser rígido (PVC ou polímero) e possuir um contrapeso eficaz.
- Juntas de Vedação: O componente que realmente sela é o anel de vedação (gasket). Os materiais mais resistentes e recomendados são a borracha EPDM (Etileno-Propileno-Dieno) ou a borracha NBR (Borracha Nitrílica).
- O EPDM oferece excelente resistência a ácidos e ozônio, sendo ideal para ambientes de esgoto com variação de temperatura.
- A NBR possui alta resistência a óleos e gorduras (hidrocarbonetos), o que a torna superior para vedação de caixas de gordura e ramais de cozinha.
- Aparafusamento: Para maior segurança em caixas visitáveis, escolha modelos que permitam o acesso para aparafusamento da tampa, garantindo que o flap não seja desalojado.
7.2. Especificação da Caixa de Gordura: Polietileno vs. PVC
As caixas pré-fabricadas são o padrão, mas há diferenças de material que impactam a instalação:
- Caixa de PVC: Mais comum, leve e de fácil colagem (adesivo para PVC). É resistente à corrosão, mas pode ter menor resistência ao impacto pontual ou ao peso excessivo (se a tampa for inadequada).
- Caixa de Polietileno (PE): Mais robusta, possui maior resistência mecânica e flexibilidade estrutural. O Polietileno é mais resistente a baixas temperaturas e a fissuras por movimentação do solo (acomodação). É ideal para áreas externas onde o reaterro e a compactação podem ser imperfeitos.
- Anel de Vedação: A conexão dos tubos na caixa de gordura deve ser feita com anéis de borracha de vedação (junta elástica), e não apenas com adesivo, para absorver a movimentação natural da tubulação enterrada e da caixa.
7.3. Conexões Especiais para Reparo e Manutenção
A facilidade de reparo é determinada pela presença de conexões especiais:
- Curvas de Raio Longo: Em grandes projetos, a substituição das duas curvas de 45º pode ser feita por uma Curva de Raio Longo, que garante uma transição ainda mais suave, minimizando o atrito e a possibilidade de sedimentação.
- Luva de Correr: Esta é a conexão mais importante para reparos. É uma luva (manga de união) que desliza sobre o tubo, permitindo que um pedaço de tubo danificado seja removido e substituído sem a necessidade de deslocar toda a tubulação adjacente. Seu uso minimiza a área de demolição do piso.
7.4. Considerações Finais de Projeto
A implementação correta desses componentes não é apenas uma exigência normativa, mas um investimento em saúde e valorização do imóvel. Um sistema de esgoto sem cheiro e sem entupimentos crônicos é um indicativo de construção de alta qualidade e em conformidade com as exigências técnicas brasileiras.
8. RESUMO FINAL E O VALOR DA ENGENHARIA PREVENTIVA
A complexidade do sistema de esgoto exige a aderência total às normas técnicas. A NBR 8160 não é opcional, mas o mínimo de engenharia sanitária. O investimento em componentes chave como a Válvula de Retenção e Caixas de Gordura corretamente dimensionadas é, no final, um investimento na saúde, na estrutura e no valor de mercado do seu imóvel. A prevenção de patologias crônicas através da correta declividade e o uso de materiais de vedação de alta qualidade, como EPDM e NBR nas juntas, garantem a longevidade e a confiabilidade de toda a sua rede de esgoto por décadas, eliminando a necessidade de reparos caros e destrutivos.
